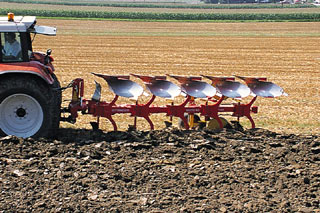

| Servo
45/45 Plus/45 Nova |
|
 |
- Anbaubock
Starkwandige Oberlenkeraufnahme (Doppelung) für besseren
Sitz des Bolzens
3 Oberlenkerpositionen - mittlere Position als Langloch ausgeführt,
für beste Bodenanpassung und raschen Einzug
Beidseitig massive Sturzanschläge
Anbauachse 4-fach verstellbar - richtige Positionierung an die
Unterlenker jedes Schleppers
Transportsicherung für Seilzug vom Schlepper entriegelbar
- Drehwerk
Wendekörper aus vergütetem Stahlguss - nicht mit Wendeachse
verschweißt
Stark dimensionierte Kegelrollenlagerung
Kräftige, durchgehende Drehwelle vergütet und induktiv
gehärtet - dauerhaft hoher Biegewiderstand für höchste
Stoßbelastungen
Doppeltwirkender Wendezylinder mit Sperrblock dreht kraftschlüssig
und ruckfrei über den gesamten Drehbereich
|
| |
 |
Wendeachsen-Durchmesser
außen: 100 mm
innen: 60 mm
Hohlwelle |
|
- Rahmeneinschwenkung
Zum Wenden bei großen Schnittbreiten und Scharabständen,
sowie bei zu geringer Aushubhöhe
Nur der Rahmen wird hydraulisch geschwenkt, die Schnittbreitenverstellung
bleibt unverändert
Einschwenkbereich stufenlos verstellbar
Schmal bei Straßenfahrt und beim Abstellen
Verstellzylinder serienmäßg mit Sperrblock, die Schläuche
sind während des Pflügens drucklos
- Verstärkung des Hauptrahmenlagers durch Innengurte
2 zusätzliche Schraubleisten im Bereich der größten
Rahmenbelastung
Intelligente Lösung: höchste Steifigkeit im Bereich
der größten Biegebeanspruchung!
Innengurt erhöht den Biegewiderstand beim SERVO 45 um 25%
|
|
| Anbaudrehpflüge
3-, 4- und 5-scharig |
|
Servo
45 |
45-495 |
45-595 |
45-402 |
45-502 |
45-315 |
45-415 |
| Schare |
4 |
5(4+1) |
4 |
5(4+1) |
3 |
4(3+1) |
| Körperabstand
cm |
95 |
95 |
102 |
102 |
115 |
115 |
| Rahmenhöhe
cm |
80 |
80 |
80 |
80 |
90 |
90 |
| Schnittbreite pro Körper
cm |
30-35-
40-45-50 |
30-35-
40-45-50 |
32-38-43-
48-54 |
32-38-43-
48-54 |
36-43-48-
54-61 |
36-43-48-
54-61 |
| Rahmenstärke cm |
14x14 |
14x14 |
14x14 |
14x14 |
14x14 |
14x14 |
| bis kW/PS |
125/170 |
125/170 |
125/170 |
125/170 |
125/170 |
125/170 |
| Gewicht ca. UW Körper
kg |
1079 |
1234 |
1099 |
1259 |
969 |
1129 |
| mit
hydraulischer Schnittbreitenverstellung |
|
Servo
45 Plus |
45-P-495 |
45-P-595 |
45-P-302 |
45-P-402 |
45-P-502 |
45-P-315 |
| Schare |
4 |
5(4+1) |
3 |
4 |
5(4+1) |
3 |
| Körperabstand
cm |
95 |
95 |
102 |
102 |
102 |
115 |
| Rahmenhöhe
cm |
80 |
80 |
80 |
80 |
80 |
90 |
| Schnittbreite pro Körper
cm |
23-49 |
23-49 |
25-53 |
25-53 |
25-53 |
28-60 |
| Rahmenstärke cm |
14x14 |
14x14 |
14x14 |
14x14 |
14x14 |
14x14 |
| bis kW/PS |
125/170 |
125/170 |
125/170 |
125/170 |
125/170 |
125/170 |
| Gewicht ca. UW Körper
kg |
1142 |
1341 |
942 |
1154 |
1356 |
972 |
| mit
hydraulischer Steinsicherung |
| Servo
45 Nova |
45-N-495 |
45-N-595 |
| Schare |
4 |
5(4+1) |
| Körperabstand
cm |
95 |
95 |
| Rahmenhöhe
cm |
80 |
80 |
| Schnittbreite pro Körper
cm |
30-35-40-45-50 |
30-35-40-45-50 |
| Rahmenstärke cm |
14x14 |
14x14 |
| bis kW/PS |
125/170 |
125/170 |
| Gewicht ca. UW Körper
kg |
1425 |
1704 |
| mit
hydraulischer Schnittbreitenverstellung und Steinsicherung |
| Servo
45 Nova Plus |
45-NP-495 |
45-NP-595 |
| Schare |
4 |
5(4+1) |
| Körperabstand
cm |
95 |
95 |
| Rahmenhöhe
cm |
80 |
80 |
| Schnittbreite pro Körper
cm |
23-49 |
23-49 |
| Rahmenstärke cm |
14+14 |
14+14 |
| bis kW/PS |
125/170 |
125/170 |
| Gewicht ca. UW Körper
kg |
1428 |
1680 |
Technische Daten für alle SERVO
zum downloaden
(PDF 40 kb) |
 |
|
