| Servo
45 S |
|
 |
- Neuer Anbaubock
Für die Anforderungen der modernen Schleppergeometrien
Längen- und höhenverstellbare Anbauachse
Doppelt gelagerte Anbauachse serienmäßig bei 6-scharig
Massive Sturzanschläge
Groß dimensionierte Schwinge

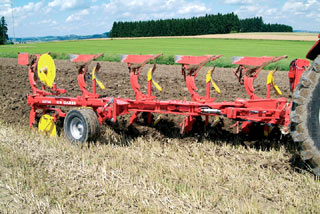

- Der neue Anbau-Drehpflug SERVO 45 S wird 3 bis 6-scharig angeboten.
Auch mit hydraulischer PLUS Schnittbreitenverstellung und hydraulischer
NOVA Überlastsicherung für Schlepper bis 200 kW/270
PS
|
| |
|
- Die technischen Unterschiede zum SERVO 45 sind:
1. Neuer robuster Anbaubock mit 4 Oberlenkerpositionen.
2. Die Anbauachse ist verstellbar.
3. Anbaubock ist mit einer 150 mm Hohlwelle aus vergütetem
Stahl ausgestattet.
4. Die doppelt gelagerte Anbauachse ist bei 6 Scharen serienmäßig.
Großdimensioniertes Hauptrahmenlager (2200 mm Aufnahmelänge).
Es ist weit nach hinten gezogen, dadurch beste Kräfteaufteilung.
Zwei zusätzliche Schraubleisten erhöhen den Biegewiderstand
um 25%. Die beidseitige Verschraubung garantiert, dass die Schrauben
nicht locker werden.
|
| Anbaudrehpflüge
3-, 4- , 5- und 6-scharig |
| Servo
45 S |
45s-315 |
45s-415 |
45s-495 |
45s-402 |
45s-595 |
45s-502 |
45s-695 |
45s-602 |
| Schare |
3 |
4 |
4 |
4 |
5 |
5 |
6 |
6 |
| Körperabstand
cm |
115 |
115 |
95 |
102 |
95 |
102 |
95 |
102 |
| Rahmenhöhe
cm |
80/90 |
80/90 |
80/90 |
80/90 |
80/90 |
80/90 |
80/90 |
80/90 |
| Schnittbreite pro Körper
cm |
36-42-48-
54-60 |
30-35-
40-45-50 |
30-35-40-
45-50 |
32-38-43-
48-54 |
30-35-40-
45-50 |
32-38-43-
48-54 |
30-35-40-
45-50 |
32-38-43-
48-54 |
| Rahmenstärke cm |
14x14 |
14x14 |
14x14 |
14x14 |
14x14 |
14x14 |
14x14 |
14x14 |
| bis kW/PS |
163/220 |
163/220 |
163/220 |
163/220 |
200/270 |
200/270 |
200/270 |
200/270 |
| Gewicht ca. UW Körper
kg |
1050 |
1290 |
1290 |
1290 |
1440 |
1440 |
1620 |
1620 |
| |
|
|
|
|
|
|
|
|
| mit
hydraulischer Schnittbreitenverstellung |
|
Servo 45 S Plus |
45s-P-495 |
45s-P-402 |
45s-P-595 |
45s-P-502 |
45s-P-695 |
45s-P-602 |
| Schare |
4 |
4 |
5 |
5 |
6 |
6 |
| Körperabstand
cm |
95 |
102 |
95 |
102 |
95 |
102 |
| Rahmenhöhe
cm |
80/90 |
80/90 |
80/90 |
80/90 |
80/90 |
80/90 |
| Schnittbreite pro Körper
cm |
23-49 |
25-53 |
23-49 |
25-53 |
23-49 |
25-53 |
| Rahmenstärke cm |
14x14 |
14x14 |
14x14 |
14x14 |
14x14 |
14x14 |
| bis kW/PS |
163/170 |
163/170 |
200/270 |
200/270 |
200/270 |
200/270 |
| Gewicht ca. UW Körper
kg |
1350 |
1350 |
1550 |
1550 |
1790 |
1790 |
| mit
hydraulischer Steinsicherung |
|
Servo
45 S Nova |
45s-N-495 |
45s-N-402 |
45s-N-595 |
45s-N-502 |
45s-N-695 |
| Schare |
4 |
4 |
5 |
5 |
6 |
| Körperabstand
cm |
95 |
102 |
95 |
102 |
95 |
| Rahmenhöhe
cm |
80/90 |
80/90 |
80/90 |
80/90 |
80/90 |
| Schnittbreite pro Körper
cm |
30-35-40-
45-50 |
32-38-43-
48-54 |
30-35-40-
45-50 |
32-38-43-
48-54 |
30-35-40-
45-50 |
| Rahmenstärke cm |
14x14 |
14x14 |
14x14 |
14x14 |
14x14 |
| bis kW/PS |
163/220 |
163/220 |
200/270 |
200/270 |
200/270 |
| Gewicht ca. UW Körper
kg |
1578 |
1578 |
1800 |
1800 |
2225 |
| mit
hydraulischer Schnittbreitenverstellung und Steinsicherung |
| Servo
45 S Nova Plus |
45s-NP-495 |
45s-NP-402 |
45s-NP-595 |
45s-NP-502 |
45s-NP-695 |
| Schare |
4 |
4 |
5 |
5 |
6 |
| Körperabstand
cm |
95 |
102 |
95 |
102 |
95 |
| Rahmenhöhe
cm |
80/90 |
80/90 |
80/90 |
80/90 |
80/90 |
| Schnittbreite pro Körper
cm |
23-49 |
25-53 |
23-49 |
25-53 |
23-49 |
| Rahmenstärke cm |
14+14 |
14+14 |
14x14 |
14x14 |
14x14 |
| bis kW/PS |
163/220 |
163/220 |
200/270 |
200/270 |
200/270 |
| Gewicht ca. UW Körper
kg |
1638 |
1638 |
1910 |
1910 |
2400 |
Technische Daten für alle SERVO
zum downloaden
(PDF 40 kb) |
 |
|
