| Baureihe
TDK |
|
 |
Tandem 3 Seiten Kipper
- Verwindungssteifer V-Rahmen aus seitlich geschlossenen U-Profilen
(LKW-Standard)
- Überdimensionierte Achsen BPW (für 40 km/h + 60
km/h geeignet, je nach Fahrzeugtyp
- Gefederte Tandemachse mit Pendelausgleich garantiert optimale
Bodenanpassung
- Komplettes Fahrzeug (Rahmen. Plattform, Bordwände) in
9 Tauchbädern gereinigt, entfettet und anschließend
innen + außen mit ACC beschichtet und Hauptlack Pulverbeschichtet,
mit 180° eingebrannt
- Perfekter dichter Aufbau, 2,5 mm Wandstärke, Grundwände
mit hochwertigen Bordwandverschlüsse Hestal-Bernhofer
|

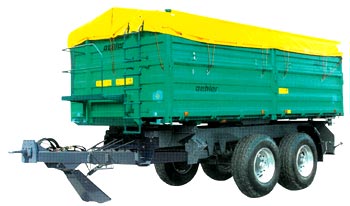

Abb. TDK 200 |
 |
|
|
OL/TDK 80 |
OL/TDK 120 |
OL/TDK 160 |
|
|
|
|
Ersatzrad |
Mittelrungen |
Seitliche Beleuchtung |
Kotflügel/Beleuchtung |
| Technische Daten |
OL/TDK
70 |
OL/TDK
80 |
OL/TDK
120 |
OL/TDK
160 |
OL/TDK
200 |
| Zulässiges Gesamtgewicht in kg |
7000 |
8000 |
12000 |
16000 |
20000 |
| Leergewicht ca. in KG (je nach Ausrüstung) |
1800 |
2480 |
2560 |
3300 |
4610 |
| Brückengr. innen mm (L x B x H) |
4000x2100
(2060)x500 |
4500X2240
(2180)x600 |
4500x2240
(2180)x600 |
5000x2240
(2180)x600 |
5200x2420
x800+800 |
| Ganzstahlboden mm |
6 |
6 |
6 |
6 |
6 |
| konische Brücke |
Serie |
Serie |
Serie |
Serie |
Palettenmaß |
zus. Aufsatzwände
(Bordwand) mm |
500 |
500/600 |
500/600 |
500/600 |
- |
| Plattformhöhe ca. mm |
1180 |
1180 |
1220 |
1320 |
1380 |
Kippzylinder mit
Hubbegrenzer, Kippstufen |
4 |
4 |
4 |
4 |
5 |
pro Achse, 40 km/h
geeignet, max. Tragkraft |
5500 |
gefederte
Tandem
5500 |
gefederte
Tandem
5500 |
gefederte
Tandem
8500 |
gefederte
Tandem
10500 |
| Spurweite ca. mm |
1700 |
1700 |
1700 |
1850 |
1950 |
| Bereifung |
13.0/75-16/
10 PR |
13.0/75-16/
10 PR |
12.5/80-18/
12 PR |
385/65R22.5
rd. |
385/65R22.5
rd. |
Auflauf-Rückmatik-
Bremseinrichtung |
Serie |
Serie/4 Rad |
- |
- |
- |
2-Kreis-Druckluft-
Bremseinrichtung |
- |
- |
Serie/4 Rad |
Serie/4 Rad |
Serie/4 Rad
mit ALB-Reglung
sep. auf jeder Achse |
2. Ölanschluss
n. hinten +
3-Wege-Ölhahn |
- |
Serie |
Serie |
Serie |
Serie |
| Kornschieber |
Serie |
Serie |
Serie |
Serie |
Serie |
| stabiler Unterfahrschutz mit eingeb. Beleuchtungsanlage und Steckdose |
Serie |
Serie |
Serie |
Serie |
Serie |
| |
|
|
|
|
|
|
